一、性能上的異同

　　1.固態鋁電容器的固態電解質電導率高于一般液態電解質大約 102～103 倍， 具有比液態鋁電容器低得多的 ESR 值，達到 5mΩ(實測值)左右，因而固態鋁電容器阻抗-頻率特性優良。

　　2.在使用溫度范圍內，固態電解質的電性能幾乎不發生變化，因此固態鋁電容器具有很好的溫度特性，幾乎可以在-55~105℃的寬溫度范圍內保持電性能不變;一般情況下，液態鋁電容器的電性能受溫度變化波動較大。

　　3.液態鋁電容器是靠電解液中的離子導電來傳遞信息的，因此速度慢，且受頻率、溫度等因素影響大;固態電解質依靠電子導電方式傳遞信息，不存在液態電解質那樣的載流子延遲問題。

　　4.固態鋁電容器的允許紋波電流大。固態鋁電容器由于ESR 低，可以在瞬間向負荷提供很大的電流，本身因為焦爾熱引起的發熱量很少。以相同尺寸(φ8mm×8mm 及同等體積)的產品比較，鉭電容器為1900mA，液態鋁電容器為 630mA，而固態鋁電容器可以達到 6100 mA。

　　5.液態電容器中的鋁箔和電解紙在使用過程中， 由于周圍環境的影響 (比如用于功率放大器中)可能會發生振動，這種振動會對信號產生“染色效應”及造成信息失落;固態鋁電容器中，固態電解質將鋁箔和隔離紙很好地固定，避免了上述的振動。

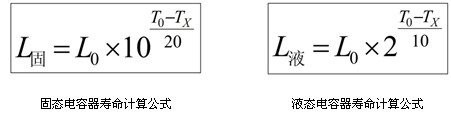

　　6.固態電解質沒有揮發性，在使用中不易損失，因此使用壽命比液態電容器高出很多。液態鋁電容器遵循溫度每下降 10℃，壽命提高 2 倍的原則;固態鋁電容器則遵循溫度每下降20℃，壽命提高10倍的原則(如下表所示) 。

　　7.由于固態電解質中不含有可以修復鋁氧化膜的的活動離子，受此限制，在目前的技術水平下，固態鋁電容器的耐壓能力受到限制。以當前的行業水平，一般的生產廠家，固態鋁電容器的上限工作電壓只有 50v，而液態鋁電容器的工作電壓已達到 500v 以上。

　　二、制程的異同

　　固態鋁電容器制造過程與液態鋁電容器相比的主要不同點：

　　1) 素子在含浸之前需要進行碳化處理，以便降低隔離層的阻抗并提高吸附性;

　　2) 含浸之前需要進行補形成處理，目的是修補損壞的氧化膜并修復鋁箔切割造成的裸露鋁;

　　3) 含浸完成后，需進行加熱聚合反應;

　　4) 老化機理與液態鋁電容器不同。

　　綜合起來，性能上的差異可以通過下面的表格表示：

　　The Fertures of Conductive Polymer Capacitor Compared to Other Aluminium Capacitors

　　Characteristics

　　where：good←◎○△×→bad
